Клапаны обратные под приварку в Тюмени

Клапаны обратные под приварку в Тюмени

Клапан обратный под приварку - это трубопроводная арматура, которая пропускает рабочую среду только в одном направлении и автоматически перекрывает поток при его обратном движении. Отличительная черта этой конструкции - присоединение к трубопроводу сваркой: патрубки корпуса ввариваются встык в стальную трубу, образуя монолитный, неразъемный узел. Такое соединение не требует прокладок, шпилек и периодической подтяжки фланцев, что делает клапаны обратные под приварку востребованными на линиях с высоким давлением и температурой, где разъемные соединения считаются потенциально слабыми местами.

Конструкция и принцип работы

• Корпус - проточная деталь с патрубками, подготовленными под стыковую сварку; может выполняться из прокатной трубы, поковки или литья.
• Седло - неподвижная уплотнительная поверхность, на которую садится запорный элемент.
• Запорный орган - захлопка (поворотный тип) или золотник/тарелка (подъемный тип), который прижимается к седлу под собственным весом или усилием пружины.
• Крышка - герметично закрывает внутреннюю полость клапана; соединение с корпусом выполняется через шпильки и прокладку.

Принцип работы основан на действии самой среды, поэтому клапан относится к арматуре прямого действия и работает без какого-либо внешнего управления. Поток, движущийся в заданном направлении, давит на затвор и открывает проходное сечение. При падении давления или изменении направления потока затвор под действием собственного веса, обратного давления или пружины опускается на седло и перекрывает проход, не допуская обратного тока среды. Направление потока всегда совпадает со стрелкой на корпусе: среда подается под затвор.

Ключевые особенности и преимущества

• Абсолютная герметичность сварного соединения - исключены утечки через фланцы и резьбу.
• Минимальное обслуживание: соединение не требует контроля и подтяжки в процессе эксплуатации.
• Компактность и небольшая строительная длина по сравнению с фланцевыми исполнениями.
• Меньший вес и, как правило, более низкая стоимость за счет отсутствия фланцев.
• Пригодность для высоких рабочих давлений и температур, для токсичных и пожароопасных сред.
• Работа в полностью автоматическом режиме - без ручного, электрического или пневматического управления.

Основные разновидности

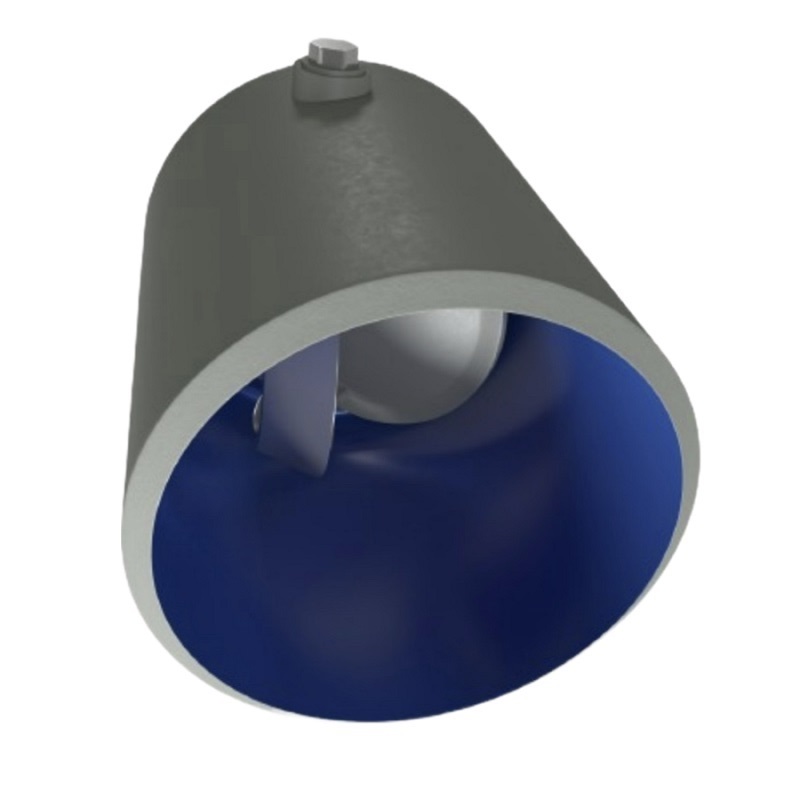

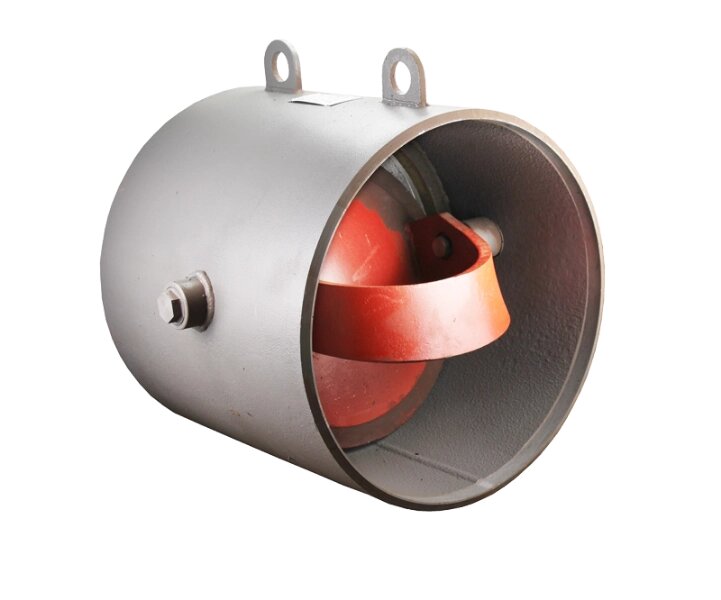

• Поворотные под приварку - запорным органом служит откидная захлопка, вращающаяся вокруг горизонтальной оси. К этой серии относятся распространенные типы 19с38нж, 19с47нж, 19с49нж, 19с70нж; большие захлопки могут оснащаться противовесом или демпфирующими устройствами для плавности срабатывания.
• Подъемные под приварку - золотник перемещается перпендикулярно оси потока и опускается на седло под весом или пружиной. Типовые обозначения - 16с48нж, 16лс48нж, 16нж48нж; выпускаются на небольшие проходы, обычно от Ду 15 до Ду 50.
• Осесимметричные - среда проходит вдоль оси корпуса, обтекая затвор, за счет чего гидравлические потери ниже, чем у подъемных конструкций.

Где применяется

• Теплоэнергетика - магистральные и распределительные теплотрассы, паропроводы, обвязка котельного оборудования.
• Нефтегазовая отрасль - нефтепроводы, газопроводы, насосные и компрессорные станции.
• Химическая промышленность и нефтепереработка - линии с агрессивными и высокотемпературными средами (в коррозионностойком исполнении).
• Системы водоснабжения и водоотведения - защита насосного оборудования от обратного потока при остановке электродвигателей.
• Технологические трубопроводы, где принципиально исключить разъемные соединения по требованиям безопасности.

Ограничения конструкции

• Разъемность отсутствует: для осмотра, ремонта или замены клапан приходится вырезать из трубопровода.
• Монтаж требует отключения участка и квалифицированных сварочных работ.
• Клапан - арматура защиты от обратного потока, а не запорная: длительное перекрытие сечения должно обеспечиваться отдельной запорной арматурой, установленной рядом.
• Подъемные исполнения чувствительны к загрязненным средам - перед клапаном рекомендуется установка фильтра.

Варианты управления

Клапаны обратные под приварку работают полностью автоматически - только от воздействия потока рабочей среды, внешнее управление в базовой конструкции отсутствует. Срабатывание происходит при остановке потока или его изменении на встречное, без участия персонала. Управляемые исполнения с приводом для обратной арматуры - отдельная категория, к рассматриваемому классу клапанов под приварку они не относятся.

Рабочие среды

• Вода и водяной пар - для общепромышленных исполнений рабочая температура обычно до +425 °С, в специсполнениях диапазон расширяется до +560 °С.
• Нефть, нефтепродукты, масла - при температурах, как правило, до +300 °С.
• Природный и технологический газ, сжиженные газы.
• Агрессивные и сероводородсодержащие среды - в исполнениях из нержавеющих сталей.

Виды присоединения

Для рассматриваемого класса характерно присоединение приваркой встык к стальным трубопроводам. Остальные типы присоединения - фланцевое, муфтовое, межфланцевое (стяжное) - встречаются у тех же производителей в смежных исполнениях обратных клапанов и выбираются по условиям эксплуатации.

Материал корпуса и запорного элемента

• Корпус - углеродистые стали (Ст. 20, 20Л), хладостойкая низколегированная сталь 09Г2С, коррозионностойкие стали 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т; на ряде типоразмеров применяется латунь.
• Запорный элемент и седло - обычно коррозионностойкие стали (12Х18Н10Т, 20Х13); в подъемных клапанах шток выполняется из стали 40Х13, пружина - из 12Х18Н10Т.
• Герметизация внутренней полости - прокладки из паронита в соединении крышки с корпусом.

Наиболее востребованные диаметры и давления

Производители выпускают обратные клапаны под приварку в диапазоне от Ду 15 до Ду 1200 на давление от Ру 10 до Ру 250 бар. Подъемные исполнения распространены на малых проходах - Ду 15–50 с давлениями до Ру 160–250 бар, поворотные - от Ду 50 и выше с Ру 10-63 и выше. Наиболее востребованными на рынке считаются типоразмеры Ду 50, 80, 100, 150, 200 и 300 на давления Ру 16, Ру 25 и Ру 40.

Основные производители в России

• ООО «Энергопром» (г. Пенза) - выпускает обратные клапаны 19с47нж, 19с38нж, 19с49нж, 19с11нж, 19с70нж, 19с73нж, в том числе в исполнении под приварку.
• ООО «Динамика» (г. Казань) - завод запорной арматуры, производит поворотные обратные клапаны под приварку из сталей 20, 12Х18Н10Т, AISI 304/316L на Ду 50–1200.
• ООО «НефтеХимИнжиниринг» (НХИ) - предлагает обратные клапаны с присоединением под приварку из углеродистой, хладостойкой и коррозионностойкой стали.
• Уфимский арматурный завод (г. Уфа) - производство обратных поворотных клапанов 19с38нж, 19лс38нж, 19нж38нж, включая исполнение под приварку.

Где купить клапаны обратные под приварку в Тюмени?

Купить клапаны обратные под приварку по цене завода производителя можно в нашей компании. Подберем по техническим характеристикам, условиям среды и другим параметрам.

Сколько стоят клапаны обратные под приварку в Тюмени?

Цена на клапаны обратные под приварку зависит от объема закупки, наличия у нас на складах и стоимости доставки (если везем под заказ из Китая) или производим под заказ.

Советы по выбору

Клапан под приварку выбирают там, где разъёмные соединения недопустимы: высокое давление, температура, токсичные и пожароопасные среды. При заказе уточняйте материал патрубков: клапан Ду 50 из стали 20 подойдёт для воды и пара, клапан Ду 100 из 12Х18Н10Т - для агрессивных сред. Учтите, что подъёмные исполнения чувствительны к загрязнениям - перед ними ставят фильтр. Сварочные работы ведите по технологии, рекомендованной производителем: перегрев корпуса может повредить уплотнения затвора.

Часто задаваемые вопросы об обратных клапанах под приварку

Можно ли снять клапан под приварку для ремонта?

Нет, соединение неразъёмное: клапан вырезают из трубопровода. При необходимости обслуживания рядом ставят отдельную запорную арматуру.

Какие типы обратных клапанов под приварку существуют?

Поворотные - типы 19с38нж, 19с47нж, 19с49нж; подъёмные - 16с48нж, 16лс48нж на малые проходы.

На какие давления они рассчитаны?

Подъёмные исполнения - до Ру 250, поворотные - Ру 10-63 и выше. Подбор ведут по рабочим параметрам системы.

Из каких сталей изготавливают корпус?

Сталь 20, хладостойкая 09Г2С, нержавеющие 12Х18Н10Т и 10Х17Н13М2Т - выбор зависит от среды и температуры.

Выдаёте ли оригиналы паспорта и сертификата?

Да, на каждую партию идут оригиналы: паспорт завода-изготовителя и сертификат соответствия.

Отгружаете ли до транспортной компании без доплаты?

Да, доставка до терминала ТК бесплатна.

Как быстро можно получить счёт?

На складские позиции - до 2 часов.

Есть ли порог минимального заказа?

Да, от 5 000 руб.

Сотрудничаете ли с закупками по тендерам?

Да, участвуем в тендерах и поставляем контрактные объёмы.

Можно ли запросить фото изделий до отгрузки?

Да, отправим фото по запросу.
